12.04.2026
Устройство ливневого колодца — ключевой этап создания работоспособной системы водоотведения на участке. Без колодцев ливнёвка превращается в закопанную трубу без доступа: негде осадить песок, негде прочистить засор, некуда собрать воду. Под одним названием скрываются разные изделия — от дождеприёмника под водостоком до накопителя для полива. Разбираем, какие бывают колодцы ливневой канализации, чем они отличаются от дренажных, из чего их делают и как смонтировать так, чтобы конструкция не всплыла весной и не замёрзла зимой.
Зачем нужен ливневый колодец
Колодец ливневой канализации выполняет одну из пяти задач: принять воду с поверхности, дать доступ для прочистки, повернуть трассу, погасить перепад высот или собрать воду перед сбросом. Без него система засоряется, теряет пропускную способность и перестаёт справляться с пиковыми осадками.
Правильно устроенный колодец решает несколько задач:
- Защита фундамента и строительных конструкций от влаги и разрушения;
- Сохранение дорожного покрытия, газонов и благоустройства;
- Сбор и отведение избыточной дождевой воды с участка;
- Возможность повторного использования собранной воды для полива или технических нужд;
- Снижение риска образования луж, подтоплений и заиливания после осадков.
Чем ливневый колодец отличается от дренажного
Ливневые и дренажные колодцы часто считают одним и тем же, и зря. Дренаж отдаёт воду ровно и медленно, литрами в минуту, а ливнёвка — залпом. С крыши 150 м² за десятиминутный ливень в 10 мм приходит 1,5 м³ воды, и вся она несёт песок, листья и хвою. Отсюда три отличия.
| Параметр | Ливневый колодец | Дренажный колодец |
|---|---|---|
| Режим поступления воды | Залповый, в дождь и таяние | Равномерный, малый расход |
| Отстойник | Обязательно 30–50 см, много песка | Небольшой, ил и мелкий песок |
| Корпус | Герметичный, вода не должна уходить в грунт у дома | Герметичный или без дна (фильтрационный) |
| Вводы | Глухие трубы Ø110–160 на глубине 30–70 см | Перфорированные дрены на 1–1,5 м |
| Верх | Решётка (дождеприёмный) или люк | Люк |
Вводы у ливневого колодца выше, объём проходящего за час потока больше, поэтому и диаметр, и отстойник берут с запасом. Герметичность важна по другой причине: ливневые колодцы стоят у отмостки и вдоль дорожек, и течь через стык уходит прямо под фундамент.
Виды ливневых колодцев
Дождеприёмный (точечный приёмник)
Короб 300×300 мм с решёткой и съёмной корзиной под каждой водосточной трубой и в низких точках мощения. Это самый маленький ливневый колодец: он перехватывает поток. Решётки подбирают по нагрузке; для проезда нужны усиленные.
Смотровой (ревизионный)
Ставят на прямых участках через 20–30 м. Внутри лоток и отстойник ниже выпуска, сверху люк. Через него шлангом высокого давления промывают трубы в обе стороны. Диаметр смотрового колодца — 315–600 мм для частного участка, 1000–1500 мм для городских сетей.
Поворотный
Тот же смотровой, но на каждом изменении направления трассы. Поворот трубы под землёй без колодца — место, где застревают листья и куда не доходит промывочный шланг.
Перепадной
Нужен на склоне. Ливнёвка должна идти с уклоном 1–2 см/м, а рельеф может падать на 10–20 см на метр. Если вести трубу по рельефу, вода разгоняется и размывает лоток; если держать уклон — труба выходит на поверхность. В перепадном колодце входная труба заходит на 0,3–1 м выше выходной, поток гасится в стояке или о стенку, и дальше труба снова идёт с нормальным уклоном.
Коллекторный (общий сборный)
Ставят в нижней точке, куда сходятся ветки ливнёвки и — отдельным вводом — дренаж участка. Трубы ливнёвки и дренажа объединять нельзя: в ливень вода из ливнёвки пойдёт в дрены и под фундамент. А вот свести обе системы в один колодец с раздельными вводами и общим выпуском допустимо.
Накопительный

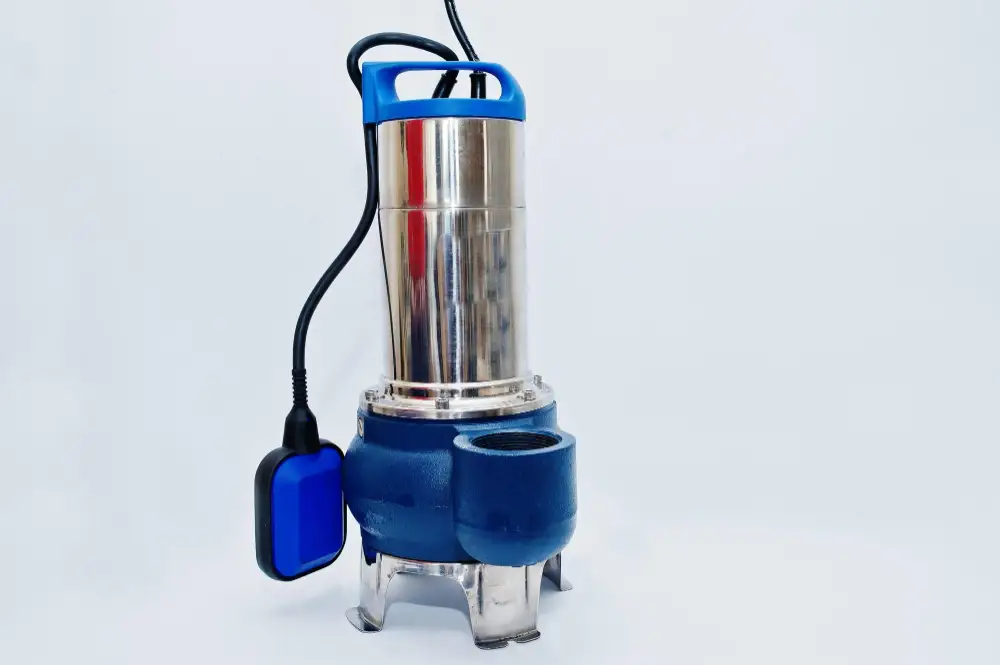

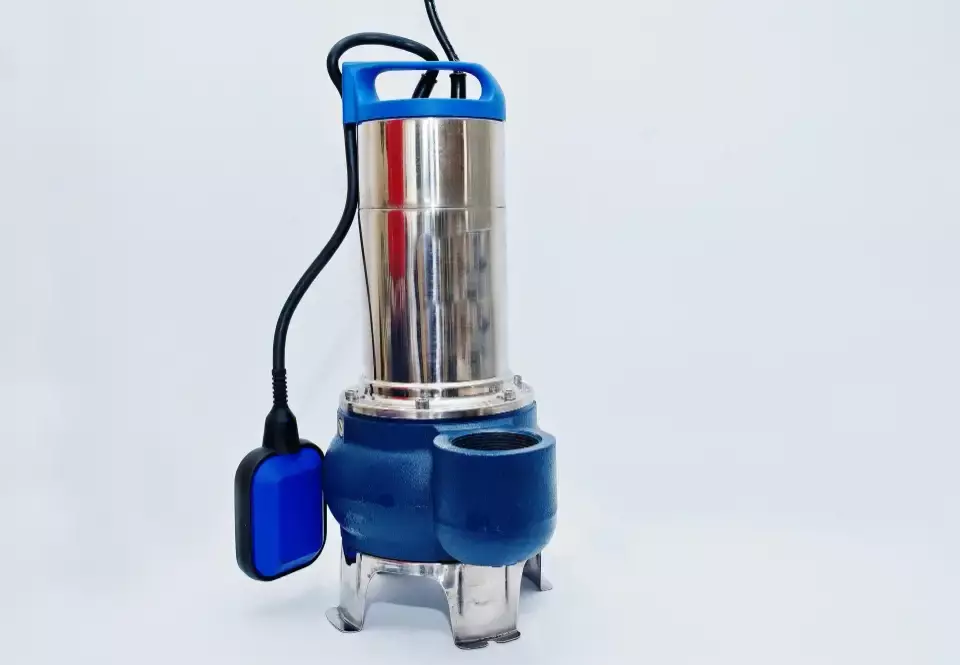

Герметичная ёмкость от 600 мм и обычно от 1–2 м³, куда дождевая вода собирается для полива. Оснащается насосом с поплавком и переливом в канаву или поглотительный колодец: без перелива первый же затяжной дождь выльет накопитель на отмостку.
Фильтрационный (поглотительный)
Колодец без дна на щебне, через который дождевая вода уходит в грунт. Работает только на песке при низком уровне грунтовых вод; на суглинке наполняется быстрее, чем впитывает, на глине не работает вообще.
| Тип | Задача | Где ставят |
|---|---|---|
| Дождеприёмный | Приём воды, корзина для листвы | Под каждым водостоком, в низких точках мощения |
| Смотровой | Ревизия, промывка, отстойник | На прямых через 20–30 м |
| Поворотный | Смена направления + ревизия | На каждом повороте |
| Перепадной | Гашение скорости на склоне | Где перепад рельефа |
| Коллекторный | Сбор ливнёвки и дренажа, общий выпуск | Нижняя точка перед сбросом |
| Накопительный | Запас воды для полива | Нижняя точка, 3–5 м от фундамента |
| Фильтрационный | Сброс в грунт | Песок, низкий УГВ, нет канавы |
Из чего делают колодцы
Пластиковые гофроколодцы
Из двухслойной трубы 315–460 мм — стандарт для смотровых, поворотных и перепадных. Продаются готовыми: шахта, днище с лотком и отстойником, патрубки с резиновыми манжетами под Ø110–160. Весят 10–20 кг, монтируются вручную, стыков нет. Под проездом берут шахту жёсткостью SN8 и чугунный или композитный люк на бетонной разгрузочной плите.
Бетонные кольца
Сборные конструкции из бетонных колец диаметром от 700 до 1500 мм. Применяют на дорогах и промышленных территориях. Такой колодец долговечен (50+ лет), выдерживает транспортную нагрузку, но тяжелее пластикового. Для монтажа требуется кран или экскаватор.
Полимерпесчаные кольца
Кольца Ø1 м высотой 200 мм весят 50–60 кг, собираются в паз по одному, не боятся мороза и коррозии. Хороший компромисс для накопителя на 1–2 м³, когда кран не заедет на участок. Ограничение — глубина: выше 2–2,5 м такие стенки уже не держат давление пучинистого грунта.
| Параметр | Гофроколодец 315–460 | Бетонные кольца Ø1 м | Полимерпесчаные кольца |
|---|---|---|---|
| Назначение | Смотровой, поворотный, перепадной | Коллекторный, накопитель от 2 м³ | Накопитель 1–2 м³, коллекторный |
| Монтаж | Вручную, за час | Кран, герметизация стыков | Вручную, по кольцу |
| Герметичность | Заводская | Зависит от заделки швов | Паз, при аккуратной сборке высокая |
| Слабое место | Всплытие при высоком УГВ | Вес, разрушение бетона | Ограничение по глубине |
Устройство: отстойник, вводы, решётка и люк
Отстойник. Главный элемент любого ливневого колодца, кроме дождеприёмного. Это приямок глубиной 30–50 см ниже уровня выпускной трубы, где оседают песок и ил, а дальше уходит осветлённая вода. Без отстойника весь песок с крыши и дорожек уходит в трубу и через два-три сезона забивает её на нижнем участке, где уклон меньше. Дождеприёмный колодец вместо отстойника несёт съёмную корзину: её вытряхнуть проще, чем вычерпать песок.
Вводы. Делают через заводские патрубки или высверленные коронкой отверстия с резиновой манжетой: раствор и пена в пластиковом колодце не держат. Правило отметок простое — любой ввод выше выпуска. В коллекторном колодце ливнёвка входит выше дренажа, потому что лежит мельче (30–70 см против 1–1,5 м), выпуск делают ниже дренажного ввода, чтобы дрены не подпирало. Если выпуск оказывается выше дренажа, весной дренаж стоит в воде и не осушает участок.
Верх. Решётка у дождеприёмного колодца и глухой люк у остальных. Люк выводят вровень с грунтом или на 1–2 см выше, чтобы газон и дорожка не стекали внутрь. В накопителе люк должен закрываться на замок: ёмкость на 2 м³ с водой — опасность для ребёнка. Горловину утепляют экструдированным пенополистиролом 50 мм, а в накопителе ставят насос с поплавком и патрубок перелива.
Расчёт объёма накопительного колодца
Считается просто: 1 мм осадков на 1 м² поверхности даёт 1 л воды. Площадь крыши берут в плане, по горизонтальной проекции, а не по скатам. К крыше добавляют мощёные площадки и асфальт, но не считают газон — он впитывает.
| Площадь крыши | Типовой дождь 10 мм | Сильный дождь 20 мм | Редкий ливень 30 мм |
|---|---|---|---|
| 100 м² | 1 м³ | 2 м³ | 3 м³ |
| 150 м² | 1,5 м³ | 3 м³ | 4,5 м³ |
| 200 м² | 2 м³ | 4 м³ | 6 м³ |
| 250 м² | 2,5 м³ | 5 м³ | 7,5 м³ |
Накопитель под весь расчётный ливень не делают — он выйдет на 5–8 м³. Ёмкость берут под типовой дождь 10–20 мм плюс запас для полива, обычно 2–4 м³, а всё, что сверх, уходит через перелив в канаву или поглотительный колодец. Для смотровых и поворотных колодцев объём не считают: их размер определяют диаметр труб и глубина отстойника. Диаметр трубы подбирают по той же площади: Ø110 закрывает крышу до 150–200 м², дальше нужна Ø160.
Где ставить колодцы
- Дождеприёмный — под каждой водосточной трубой и в низких точках мощения, чтобы вода не шла по покрытию дальше 5–7 м;
- Поворотный — на каждом повороте трассы, включая слияние двух веток;
- Смотровой — на прямых не реже чем через 20–30 м; для Ø110 лучше 20 м, шланг промывки дальше не достаёт;
- Перепадной — там, где рельеф падает больше чем на 0,5 м на длине ветки, и на выходе к канаве, если её дно намного ниже трубы;
- Коллекторный или накопительный — в нижней точке участка, в 3–5 м от фундамента: колодец герметичен, но течь через плохо заделанный ввод у самого дома уйдёт под подошву;
- Фильтрационный — на песке, не ближе 5 м от дома и ниже по потоку грунтовых вод.
Точку сброса выбирают первой, а трассу считают от неё назад: выпуск в канаву должен быть на 20–30 см выше её дна и не оказаться под уровнем весенней воды, иначе колодец наполнится с обратной стороны. Сброс в придорожную канаву или коллектор посёлка согласуют с правлением, сброс к соседям и в бытовую канализацию запрещён.
Монтаж ливневого колодца по шагам
- Отметки. От точки сброса назад по трассе с уклоном 1–2 см/м для Ø110 (8–10 мм/м для Ø160) считают отметку лотка в каждом колодце. Так заранее видно, где труба выйдет слишком мелко или потребуется перепад.
- Котлован. На 20–30 см глубже проектной отметки дна и на 20 см шире колодца с каждой стороны, чтобы уместилась обсыпка.
- Основание. Песок 10–15 см с трамбовкой; на пучинистом суглинке — щебень 10 см, затем песок. Под бетонные кольца — плита или бетонная подготовка.
- Установка. Колодец выставляют по уровню и по высоте лотка, ориентируя патрубки на трассы. На высоком УГВ пластиковый колодец якорят к бетонной плите через проушины, иначе весной его выдавит.
- Подключение труб. В патрубки вставляют уплотнитель, трубу — с силиконовой смазкой. Ливнёвка выше, дренаж ниже, выпуск ниже всех вводов.
- Обсыпка. Песок без камней слоями по 20–30 см с проливкой и трамбовкой, равномерно со всех сторон, иначе шахту перекосит.
- Горловина и люк. Утеплитель 50 мм по горловине, люк вровень с грунтом; под проездом — разгрузочная плита и люк класса нагрузки под колесо.
- Проверка водой. Из шланга в самый дальний дождеприёмник: вода должна пройти всю трассу и выйти в сброс, а в колодцах — не задерживаться выше лотка.
Уклон трубы к колодцу: 5–10 мм на погонный метр для ливневых труб. Это меньше, чем у бытовой канализации (для Ø110 норматив — 20 мм/м по СП 32.13330.2018), но ливневые трубы кладут большего диаметра, поэтому уклон 5–10 мм/м допустим. Меньше делать нельзя: ливневые воды несут песок и мусор, и при малом уклоне труба засоряется.
Зима, чистка отстойника и типичные ошибки
Промерзание. Ливнёвка лежит на 30–100 см — выше глубины промерзания (в Подмосковье это 1,3–1,4 м), но не промерзает, потому что вода поступает при плюсовой температуре. Накопитель на зиму опорожняют до уровня ниже промерзания или полностью и снимают насос. Выпуск в канаву не должен оказаться под слоем льда, иначе талая вода в оттепель пойдёт вверх по трубе. Перепадной колодец на склоне зимой намерзает сильнее всех: его горловину утепляют обязательно.
Чистка отстойника. Корзины дождеприёмников вытряхивают 2–3 раза за сезон и обязательно после листопада. Отстойники смотровых и коллекторного колодца вычерпывают весной после таяния и осенью, когда слой песка подошёл к 2/3 глубины отстойника. Раз в год трубы промывают через смотровые колодцы струёй воды под давлением. Смотровые колодцы промывают гидродинамическим способом раз в 2–3 года.
Пять ошибок, которые встречаются чаще всего:
- Колодец без отстойника. Песок уходит в трубу и через два сезона перекрывает нижний участок.
- Выпуск выше ввода дренажа. После этого дренаж стоит в воде и не осушает участок.
- Ливнёвка и дренаж соединены в одну трубу без колодца. В ливень вода из ливнёвки пойдёт в дрены и под фундамент.
- Пластиковый колодец на высоком УГВ без якорения. Весной всплывает, ломая трубные соединения.
- Накопитель без перелива. В затяжной дождь выливается с водой у дома.
Ещё одна распространённая ошибка — колодец без люка, засыпанный землёй «чтобы красиво». Через 3 года систему невозможно обслужить, трубы забиты, колодец полный грунта.
Нормативная база
- СП 32.13330.2018 — наружные сети канализации, требования к колодцам и уклонам;
- СНиП 2.04.03-85 — рекомендации по герметизации инженерных коммуникаций;
- СП 32.13330.2012 — требования к монтажу систем водоотведения.
Расстановка смотровых колодцев по СНиП: каждые 35–50 м на прямых участках при диаметре трубы до 600 мм, на каждом повороте и пересечении трубопроводов, при изменении диаметра или уклона трубы.
Частые вопросы
Можно ли свести дренаж и ливнёвку в один колодец?
Да, но только с раздельными вводами и общим выпуском. Соединять трубы ливнёвки и дренажа напрямую нельзя: в ливень вода из ливнёвки пойдёт в дрены и под фундамент.
Как рассчитать объём колодца для сбора дождевой воды?
По правилу «1 мм дождя на 1 м² крыши в плане — 1 л». Для типового дождя 10–20 мм берут ёмкость 2–4 м³ плюс запас для полива. Обязательно делают перелив.
Через какое расстояние ставить ливневые колодцы?
Смотровые — на прямых через 20–30 м (для Ø110 — лучше 20 м), поворотные — на каждом повороте, дождеприёмные — под каждой водосточной трубой.
Что такое перепадной колодец и когда он нужен?
Это колодец, в котором входная труба заходит на 0,3–1 м выше выходной. Нужен на склоне, где рельеф падает больше чем на 0,5 м на длине ветки, и на выходе к канаве, если её дно намного ниже трубы.
Замерзает ли ливневый колодец зимой?
Ливнёвка лежит на 30–100 см и не промерзает, потому что вода поступает при плюсовой температуре. Накопитель на зиму опорожняют, а горловину перепадного колодца утепляют обязательно.
Можно ли сделать ливневый колодец из бетонных колец?
Да, это стандартное решение для участков с высоким УГВ и пучинистыми грунтами. Бетонные кольца не всплывают весной, в отличие от пластика, но требуют крана или манипулятора для монтажа.
Какой диаметр колец для ливнёвки?
КС 10 (Ø1 м) — для накопительных и приёмных колодцев, КС 7 — для смотровых на поворотах труб.
Устройство ливневого колодца — не просто «яма с решёткой», а инженерная система, от которой зависит сохранность фундамента, дорожного покрытия и экологии участка. Правильно подобранный тип, материал, отстойник и герметичность вводов определяют, будет ли система работать десятилетиями или потребует переделки через 2–3 сезона.
Для частного дома обычно нужны 3–5 колодцев: 2–3 смотровых на поворотах и 1–2 накопительных или поглотительных в точках сброса. Объём накопителя считают по площади крыши, трубы подключают с уклоном 1–2 см/м, вводы делают выше выпуска, дренаж — отдельным вводом ниже ливнёвки. На высоком УГВ колодец якорят, горловину утепляют, отстойники чистят весной и осенью. Трубы ливнёвки и дренажа не соединяют никогда.
